1.win32程序中资源的使用

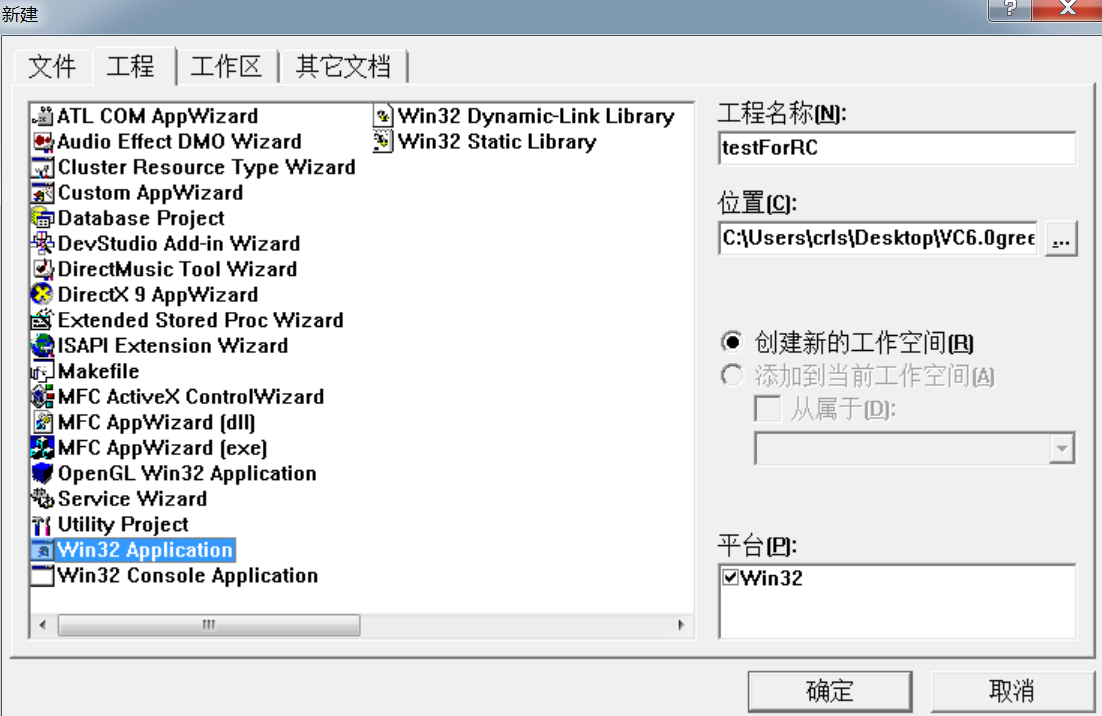

1.新建一个空的Win32程序

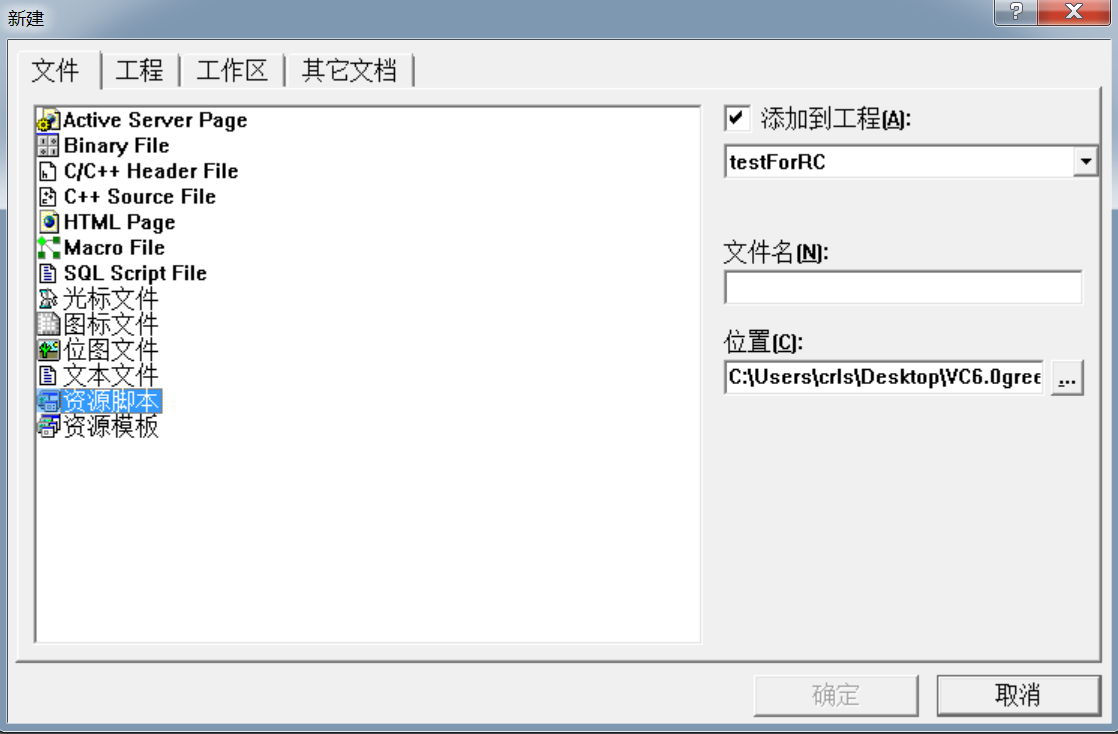

2.在VC6中新增资源
依次点击File -> New -> Resource Script

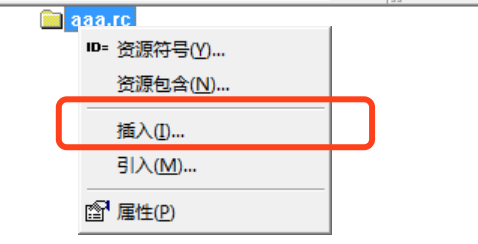

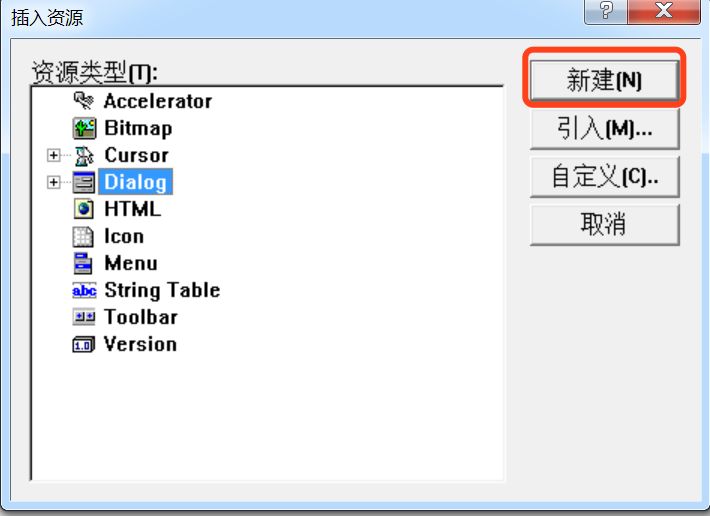

3.打开新创建的xxx.rc文件,在资源窗口新增一个对话框，并在对话框上新增2个按钮.
4.打开resource.h文件，观察变化：
#define IDD_DIALOG1 101
#define TEST1 1000
#define TEST2 1001
5.通过DialogBox创建对话框，将以下内容改为代码中对应的内容
INT_PTR DialogBox(
HINSTANCE hInstance, // handle to module （句柄）
LPCTSTR lpTemplate, // dialog box template（dialog模板）
HWND hWndParent, // handle to owner window（父窗口句柄）
DLGPROC lpDialogFunc // dialog box procedure（消息处理函数）
);
6、定义Dialog消息处理函数
BOOL CALLBACK DialogProc(
HWND hwndDlg, // handle to dialog box
UINT uMsg, // message
WPARAM wParam, // first message parameter
LPARAM lParam // second message parameter
)
{
switch(uMsg)
{
case WM_INITDIALOG :
MessageBox(NULL,TEXT("WM_INITDIALOG"),TEXT("INIT"),MB_OK);
return TRUE ;
case WM_COMMAND :
switch (LOWORD (wParam))
{
case IDC_BUTTON_OK :
MessageBox(NULL,TEXT("IDC_BUTTON_OK"),TEXT("OK"),MB_OK);
return TRUE;
case IDC_BUTTON_OUT:
MessageBox(NULL,TEXT("IDC_BUTTON_OUT"),TEXT("OUT"),MB_OK);
EndDialog(hwndDlg, 0);
return TRUE;
}
break ;
}
return FALSE ;
}
7.最终代码如下
#include "test1.h"
#include "resource.h"
BOOL CALLBACK DialogProc(
HWND hwndDlg, // handle to dialog box
UINT uMsg, // message
WPARAM wParam, // first message parameter
LPARAM lParam // second message parameter
)
{
switch(uMsg)
{
case WM_INITDIALOG :
MessageBox(NULL,TEXT("WM_INITDIALOG"),TEXT("INIT"),MB_OK);
return TRUE ;
case WM_COMMAND :
switch (LOWORD (wParam))
{
case TEST1 :
MessageBox(NULL,TEXT("IDC_BUTTON_OK"),TEXT("OK"),MB_OK);
return TRUE;
case TEST2:
MessageBox(NULL,TEXT("IDC_BUTTON_OUT"),TEXT("OUT"),MB_OK);
EndDialog(hwndDlg, 0);
return TRUE;
}
break ;
}
return FALSE ;
}
int APIENTRY WinMain(HINSTANCE hInstance,
HINSTANCE hPrevInstance,
LPSTR lpCmdLine,
int nCmdShow)
{
DialogBox(
hInstance,
MAKEINTRESOURCE(IDD_DIALOG1),
NULL,
DialogProc
);
return 0;
}
//{{NO_DEPENDENCIES}}
// Microsoft Developer Studio generated include file.
// Used by aaa.rc
//
#define IDD_DIALOG1 101
#define TEST1 1000
#define TEST2 1001
// Next default values for new objects
//
#ifdef APSTUDIO_INVOKED
#ifndef APSTUDIO_READONLY_SYMBOLS
#define _APS_NEXT_RESOURCE_VALUE 102
#define _APS_NEXT_COMMAND_VALUE 40001
#define _APS_NEXT_CONTROL_VALUE 1002
#define _APS_NEXT_SYMED_VALUE 101
#endif
#endif
2.资源表

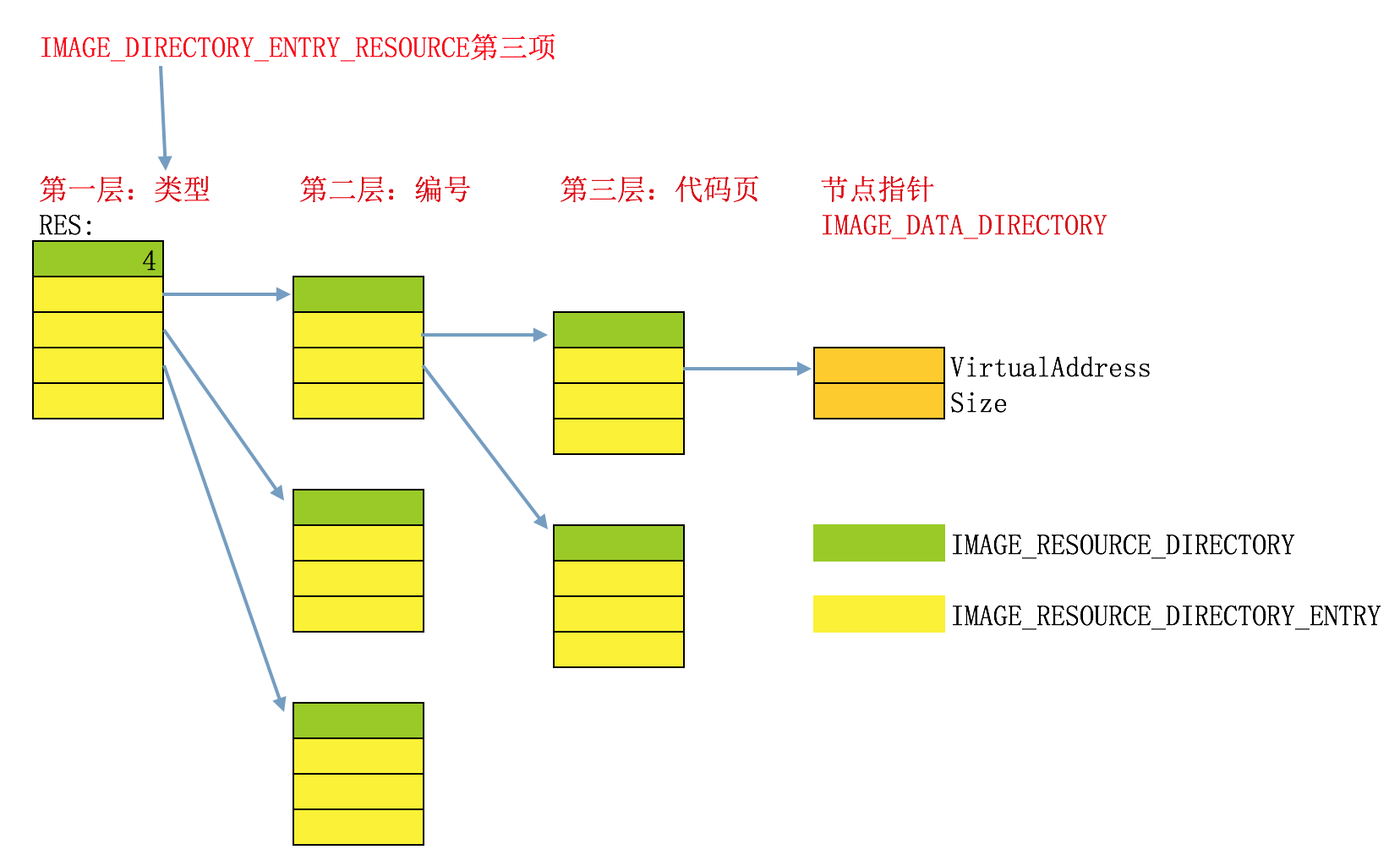

资源表主要用于描述程序中资源（图标、背景音乐等）的相关信息。资源表位于数据目录项IMAGE_DIRECTORY_ENTRY_RESOURCE的第三个。资源目录结构中的每一个节点都是由 IMAGE_RESOURCE_DIRECTORY和后面紧跟的多个IMAGE_RESOURCE_DIRECTORY_ENTRY组成的。资源表组织结构示意图如下：
2.1 IMAGE_RESOURCE_DIRECTORY结构
typedef struct _IMAGE_RESOURCE_DIRECTORY {
DWORD Characteristics; //资源属性 保留 0
DWORD TimeDateStamp; //资源创建的时间
WORD MajorVersion; //资源版本号 未使用 0
WORD MinorVersion; //资源版本号 未使用 0
WORD NumberOfNamedEntries; //以名称命名的资源数量
WORD NumberOfIdEntries; //以ID命名的资源数量
// IMAGE_RESOURCE_DIRECTORY_ENTRY DirectoryEntries[];
} IMAGE_RESOURCE_DIRECTORY, *PIMAGE_RESOURCE_DIRECTORY;
2.2 IMAGE_RESOURCE_DIRECTORY_ENTRY结构
2.2.1 结构定义
typedef struct _IMAGE_RESOURCE_DIRECTORY_ENTRY {
union { //目录项的名称、或者ID
struct {
DWORD NameOffset:31;
DWORD NameIsString:1;
};
DWORD Name;
WORD Id;
};
union {
DWORD OffsetToData; //目录项指针
struct {
DWORD OffsetToDirectory:31;
DWORD DataIsDirectory:1;
};
};
} IMAGE_RESOURCE_DIRECTORY_ENTRY, *PIMAGE_RESOURCE_DIRECTORY_ENTRY;

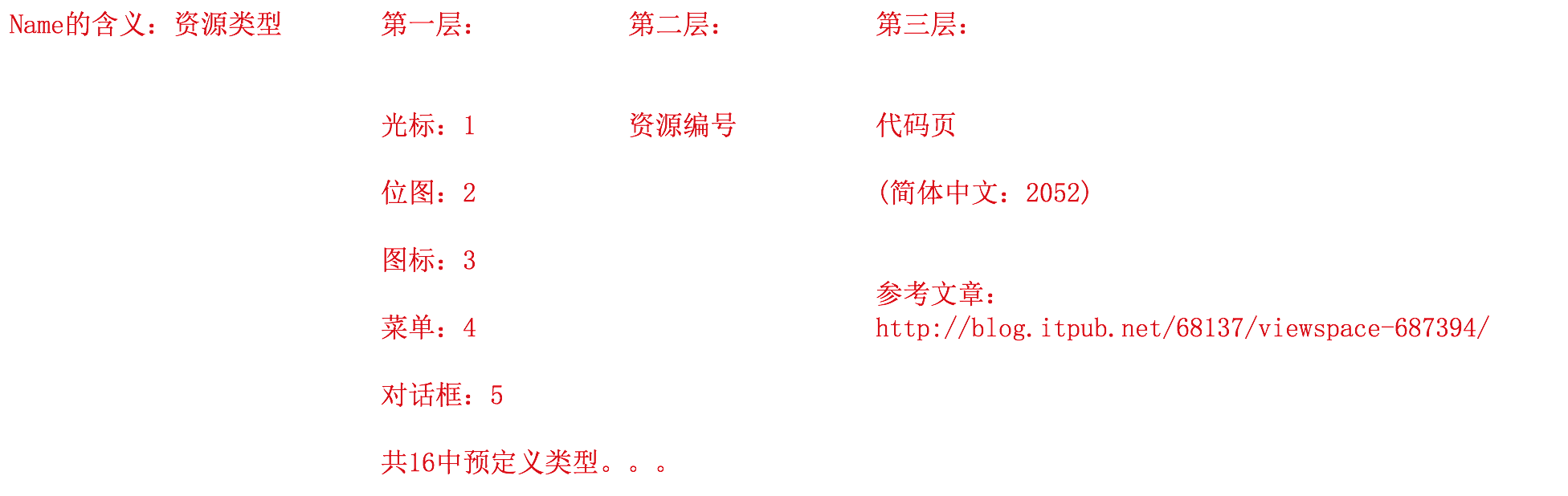

2.2.2 Name含义说明
注：
- 1.当最高位是1时，低31位是一个UNICODE指针，指向一个结构
typedef struct _IMAGE_RESOURCE_DIR_STRING_U {
WORD Length;
WCHAR NameString[ 1 ];
} IMAGE_RESOURCE_DIR_STRING_U, *PIMAGE_RESOURCE_DIR_STRING_U;
- 2.当最高位是0时，表示字段的值作为 ID 使用
2.2.3 OffsetToData的含义
最高位如果为1，低31位 + 资源地址 == 下一层目录节点的起始位置
- 第一层、第二层全为1.
- 最高位如果为0，指向 IMAGE_RESOURCE_DATA_ENTRY
- 第三层为0
